파보20 betafpv pavo 20 + DJI O3 유닛 조립 방법



파보20 그리고 DJI O3 에어유닛을 조립해보자



준비물의 구매정보는 아래 포스트에서 확인

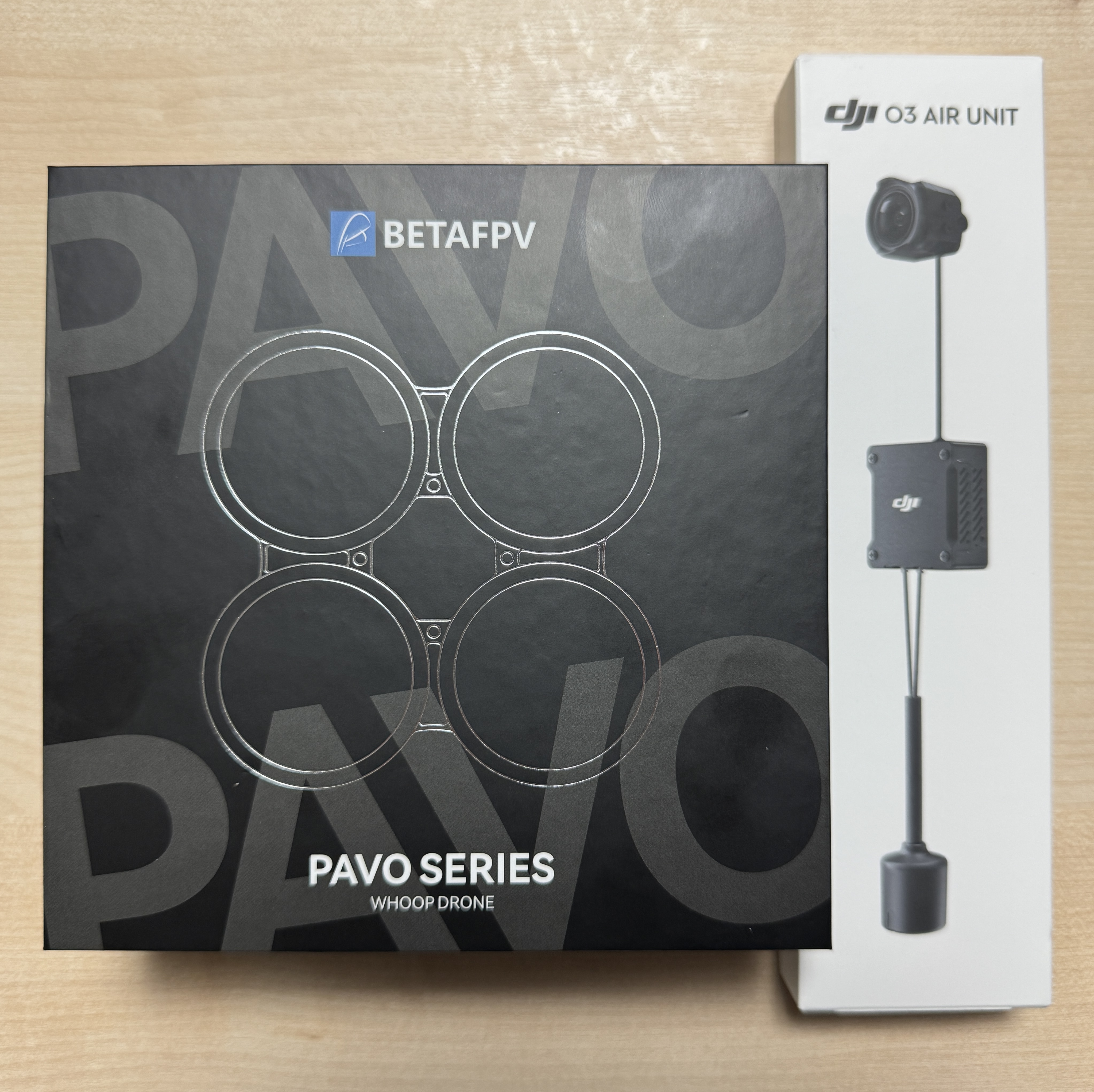

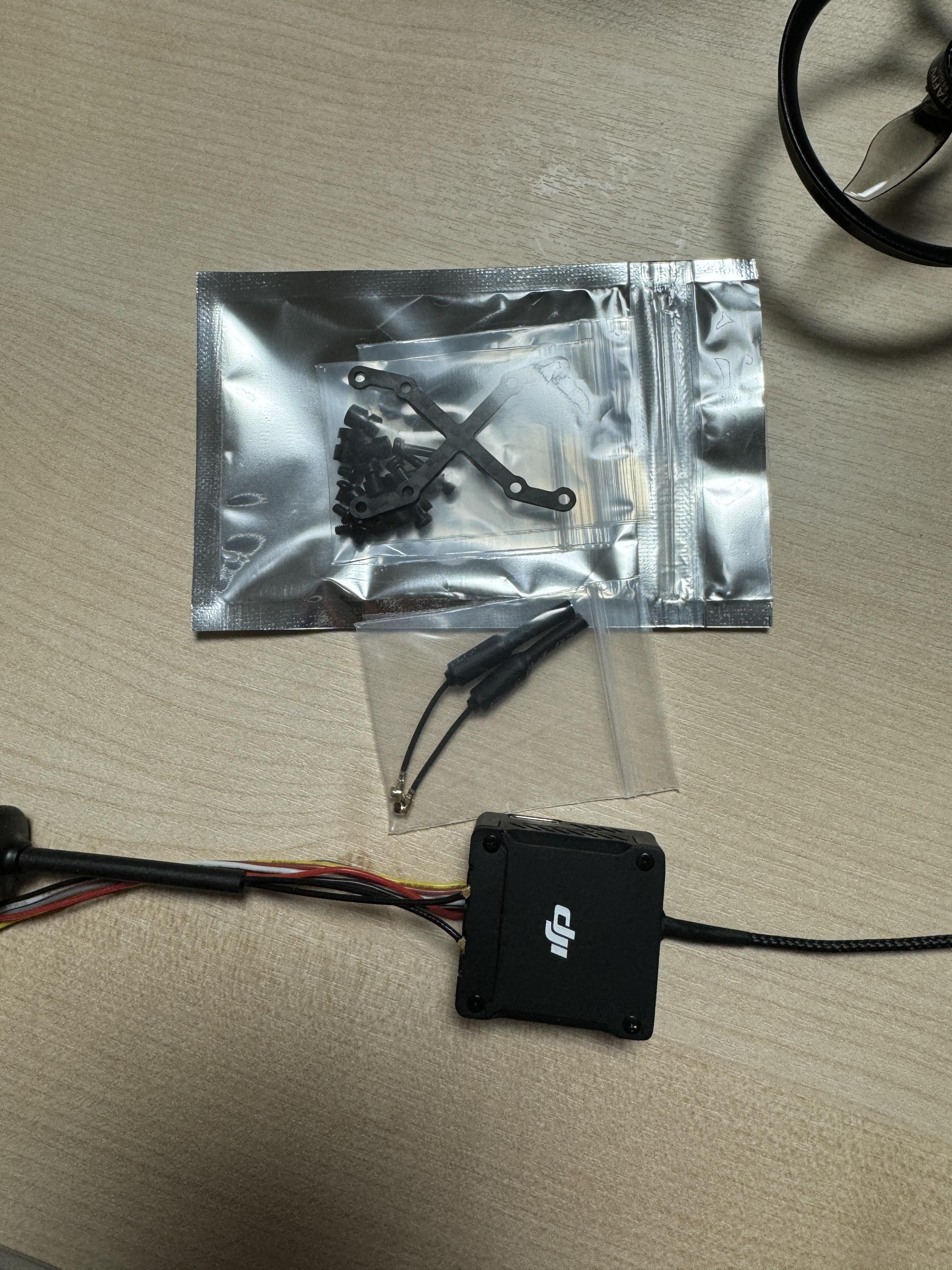

pavo20 + DJI O3 air unit FPV 드론 구성에 필요한 준비물

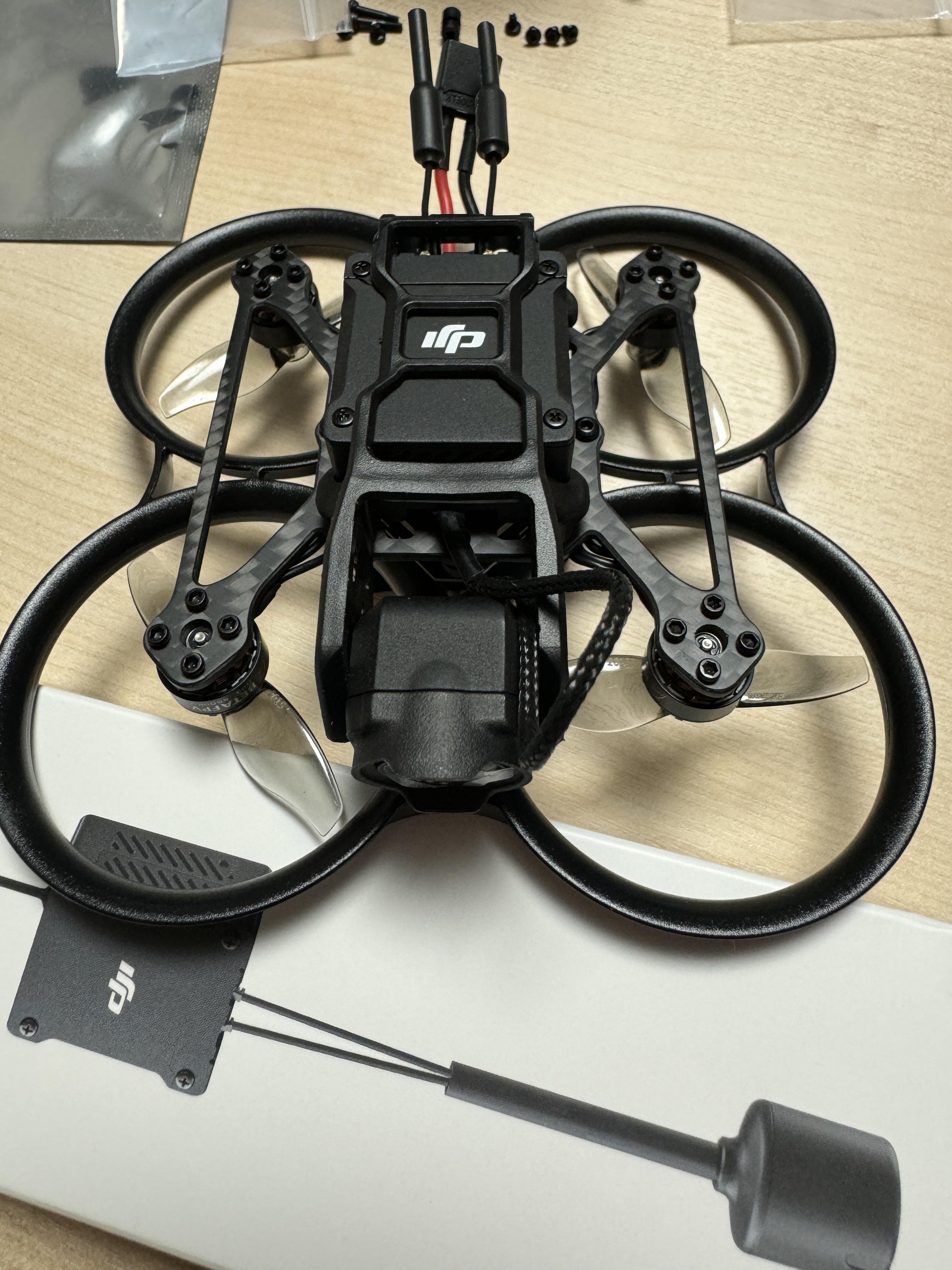

크게 2가지 본체와 캐노피로 구성되어있다





조립순서

1. 안테나 교체

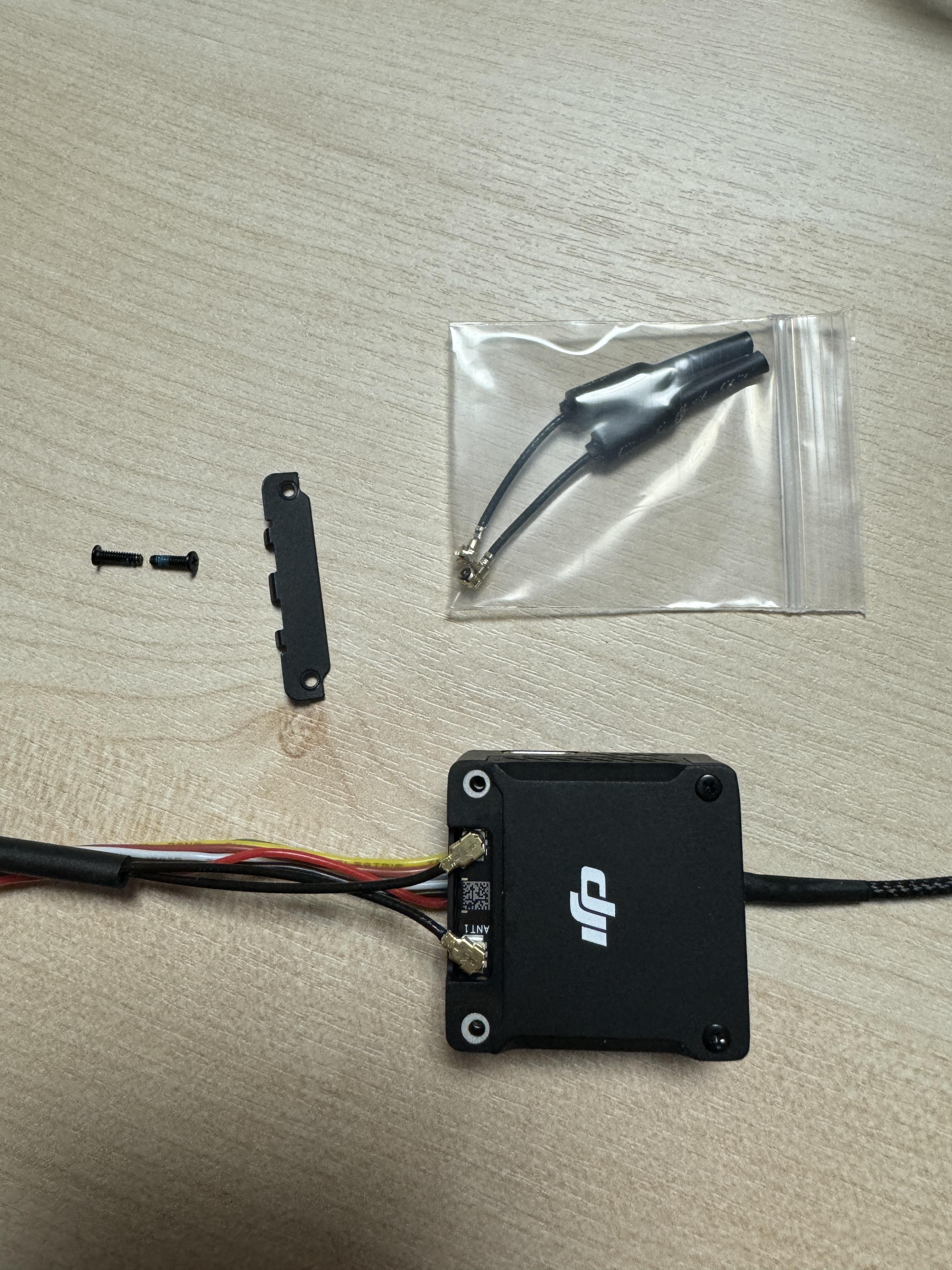

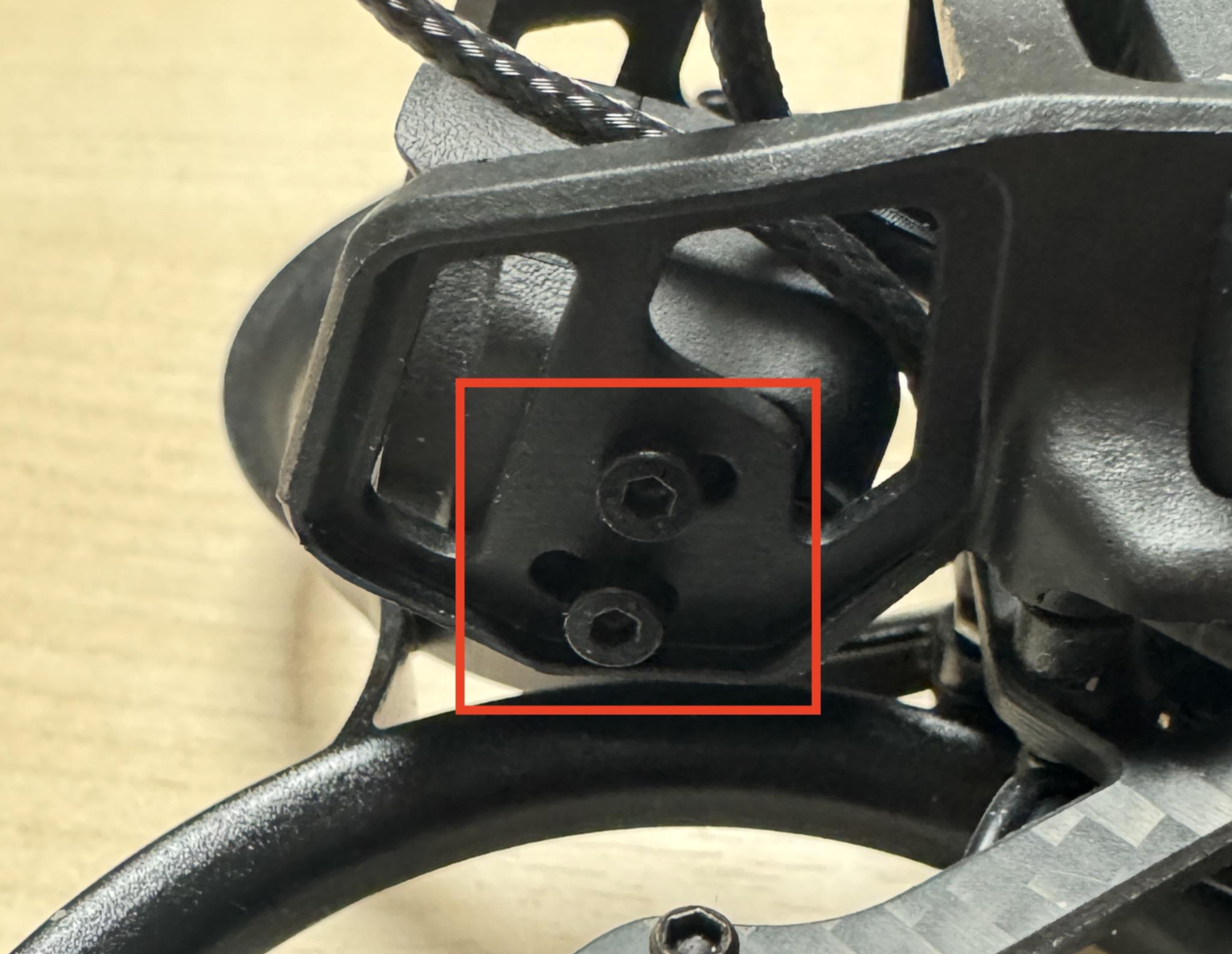

나사를 풀고 기존 안테나 제거

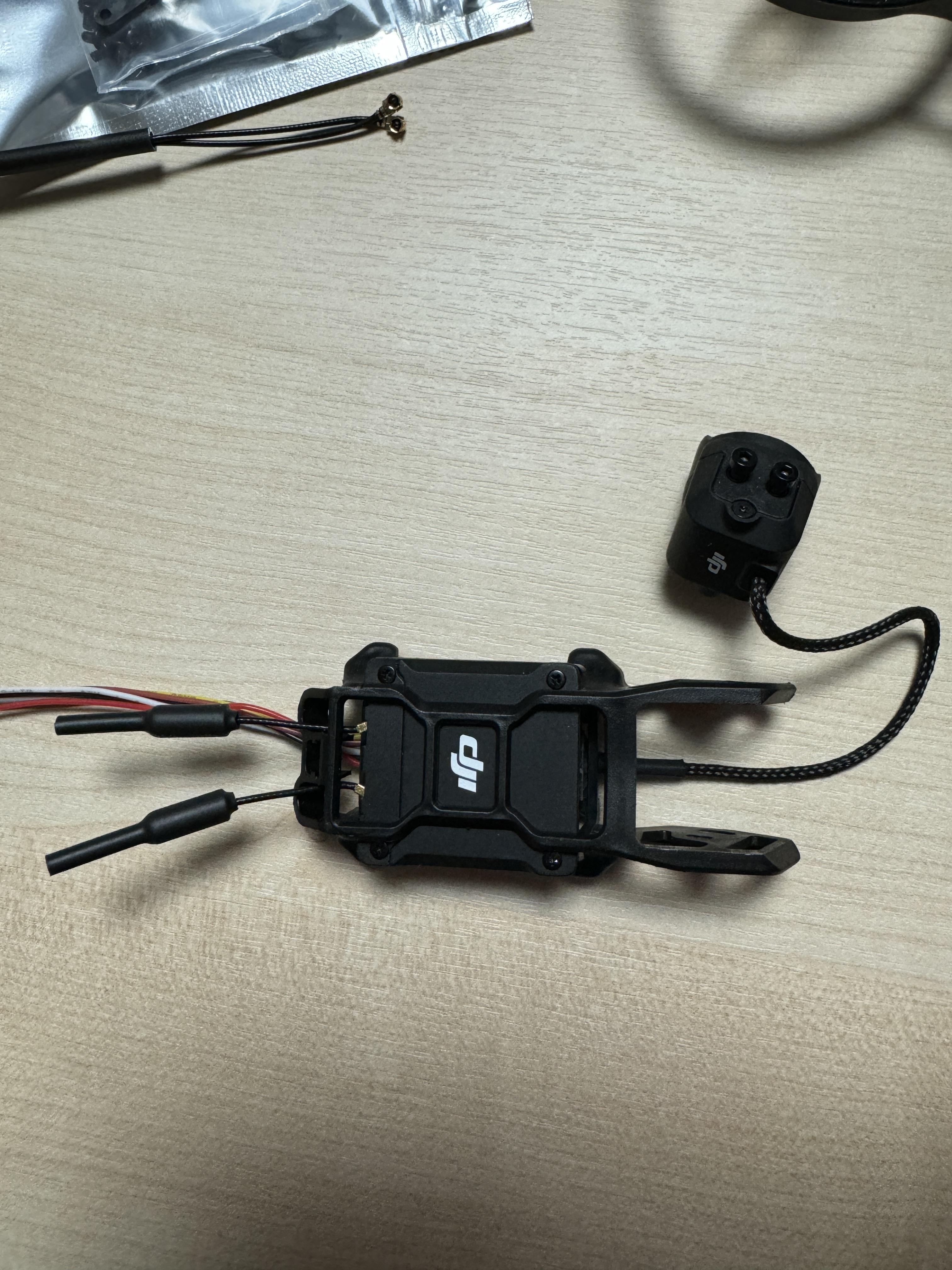

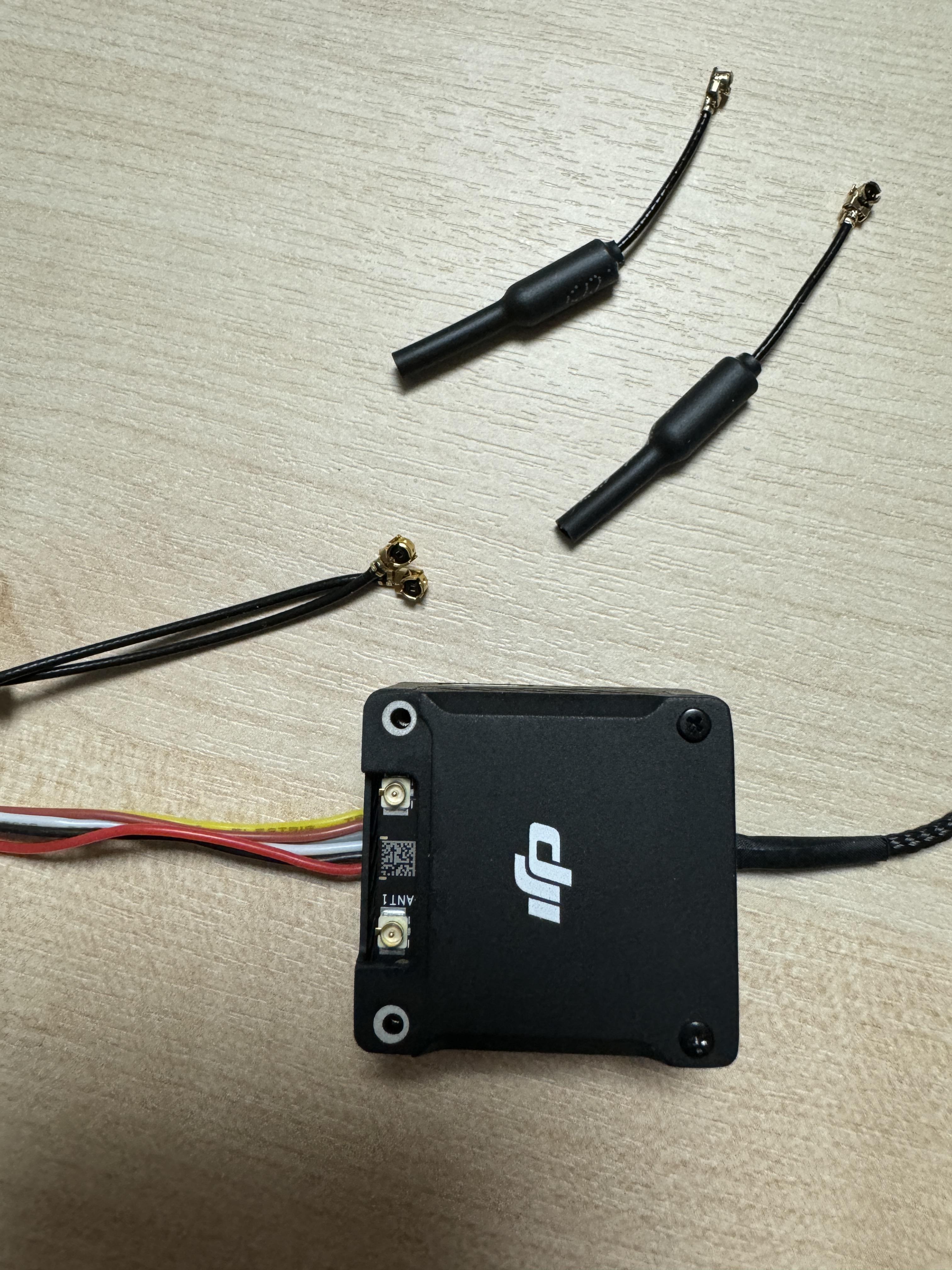

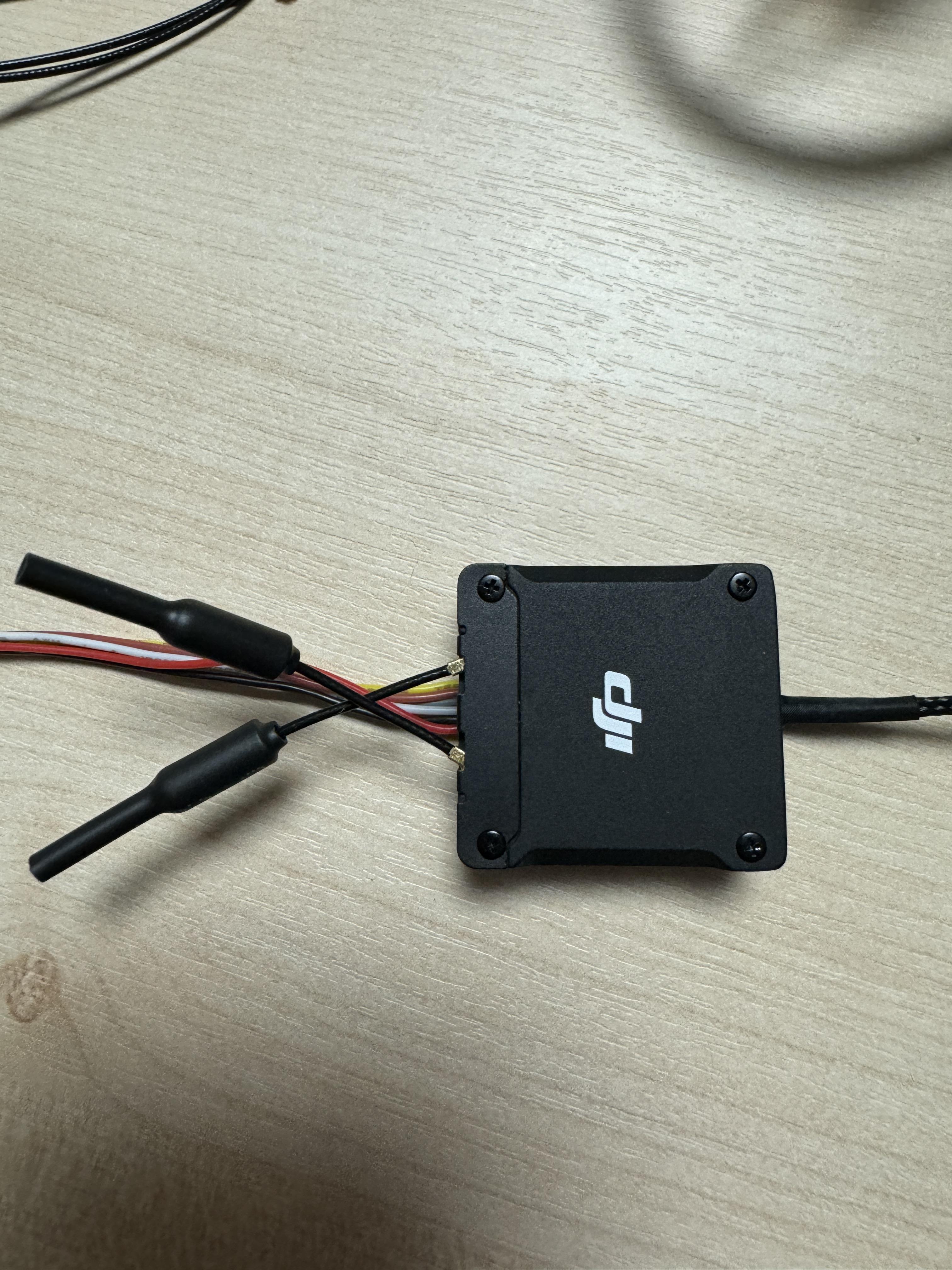

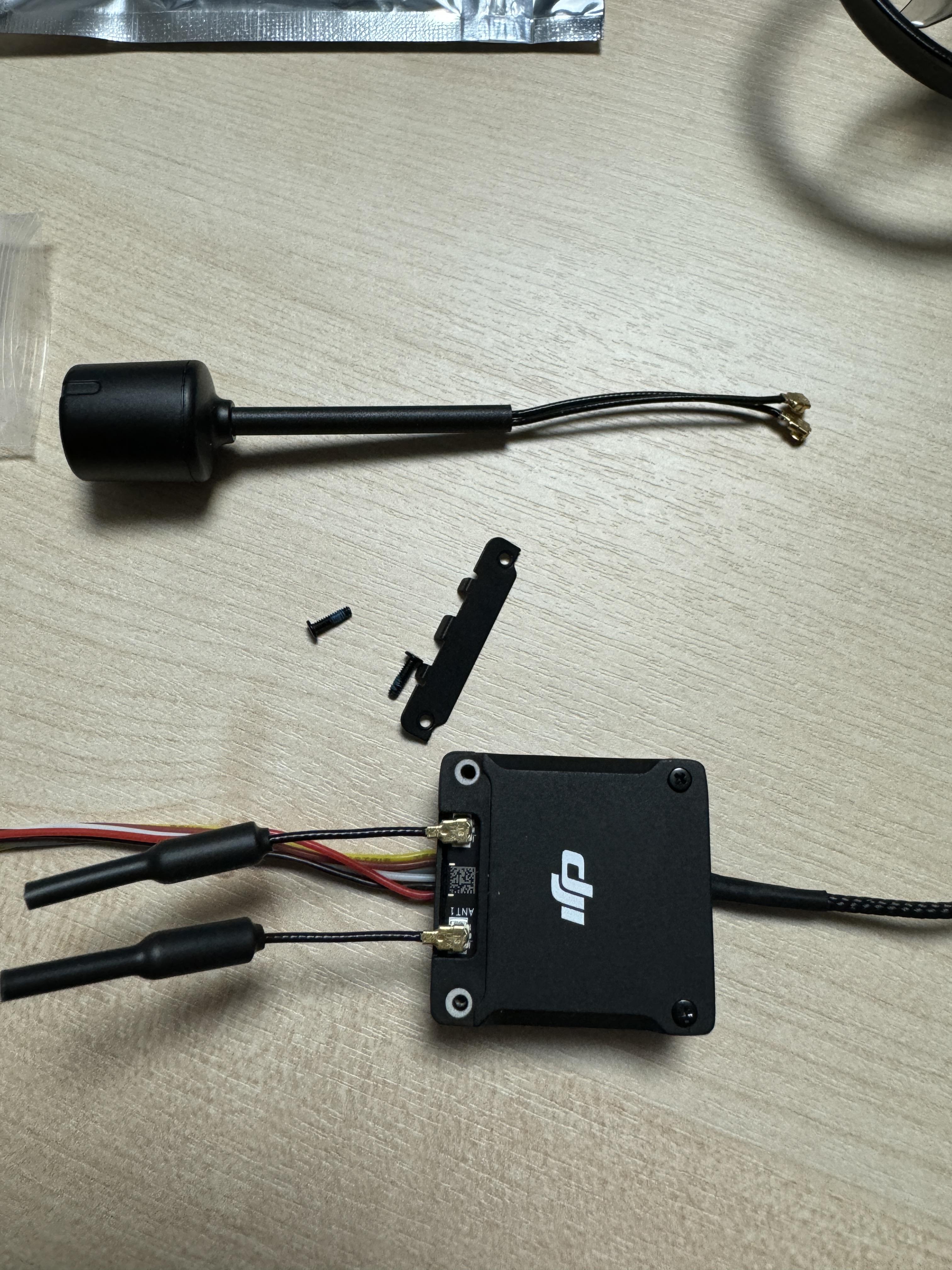

안테나 교체하고 O3 모듈을 다시 조립한 모습

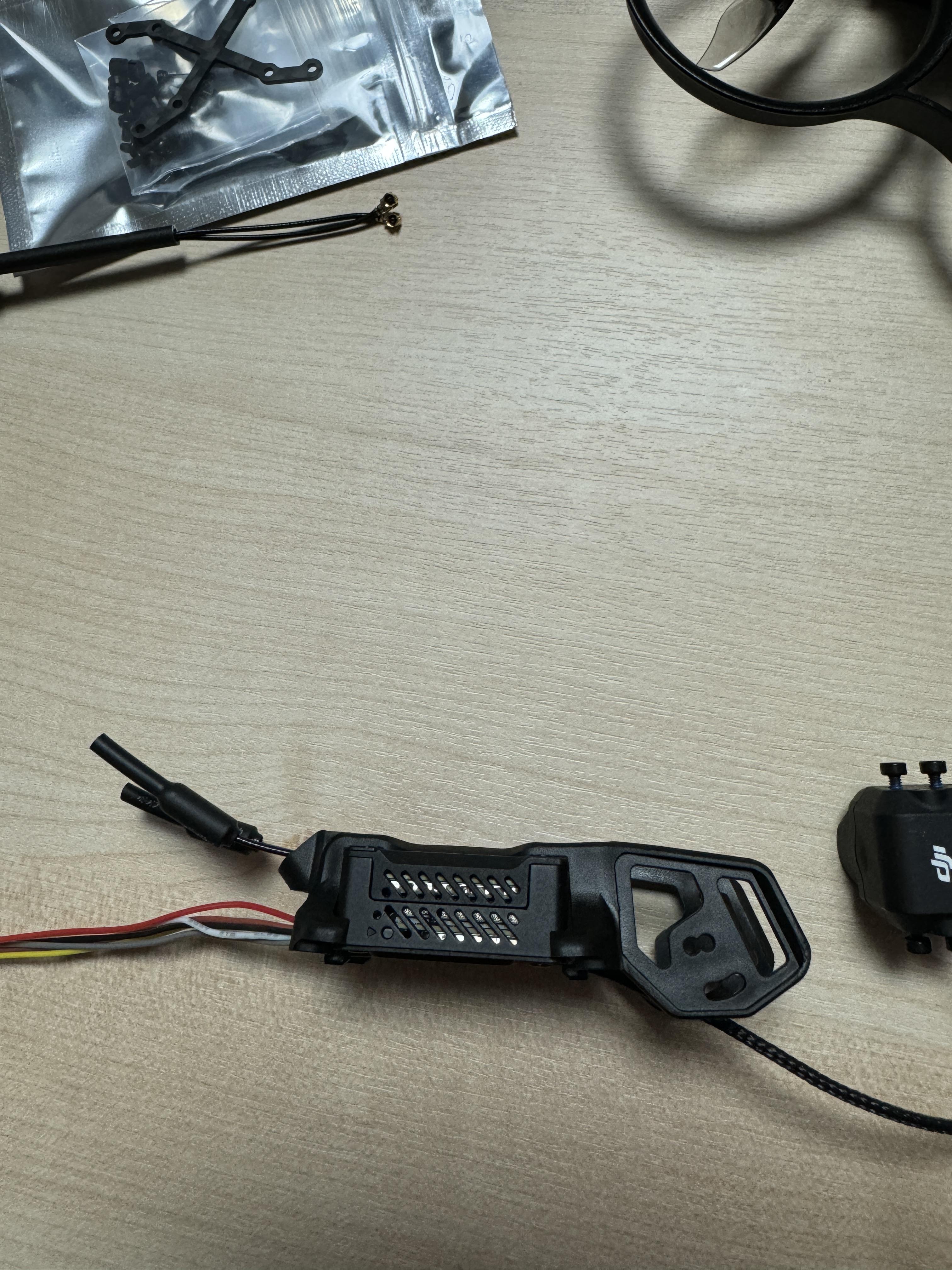

2. O3 모듈 캐노피 결합

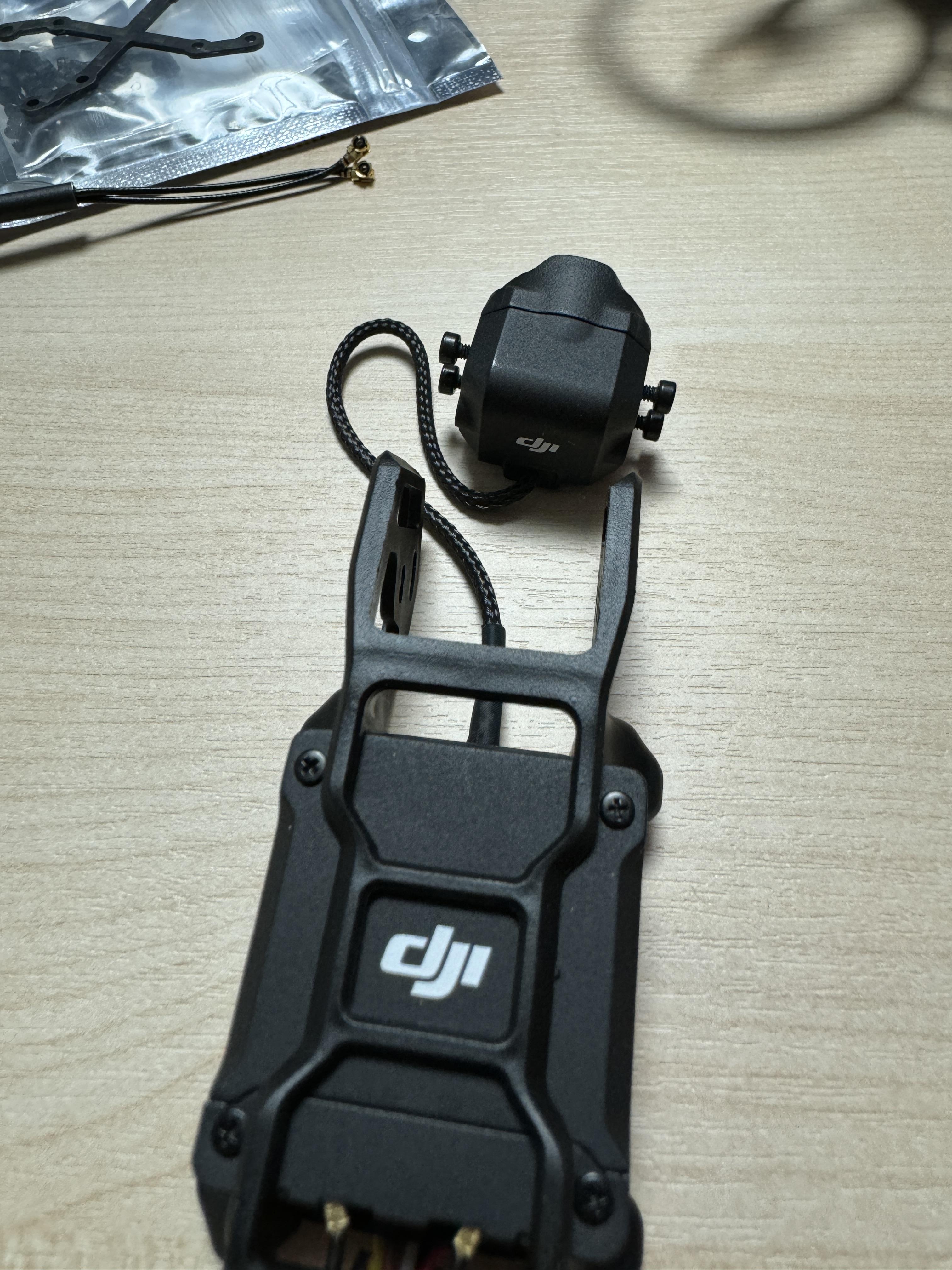

먼저 안테나를 캐노피 구멍에 맞춰서 넣는다

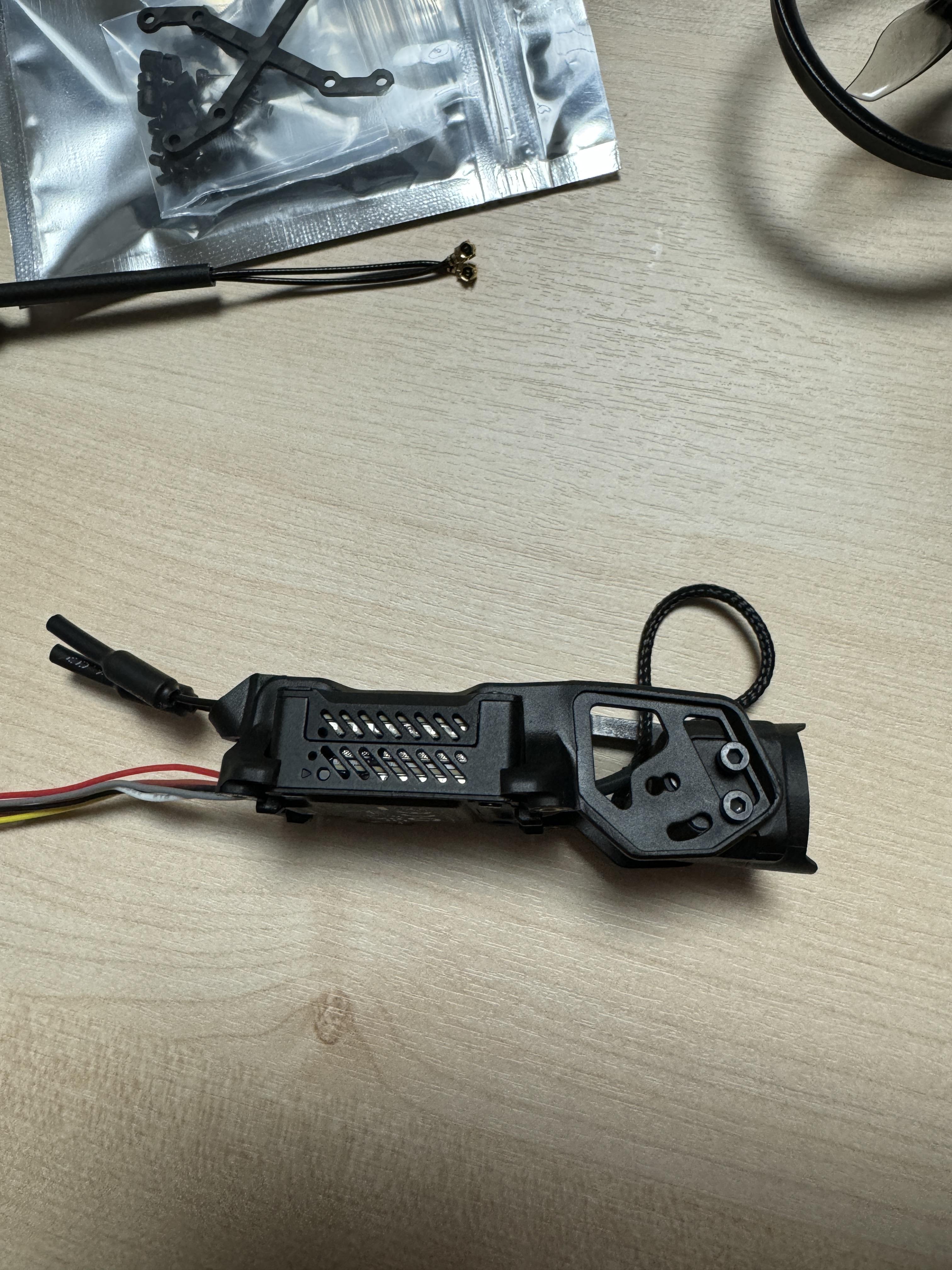

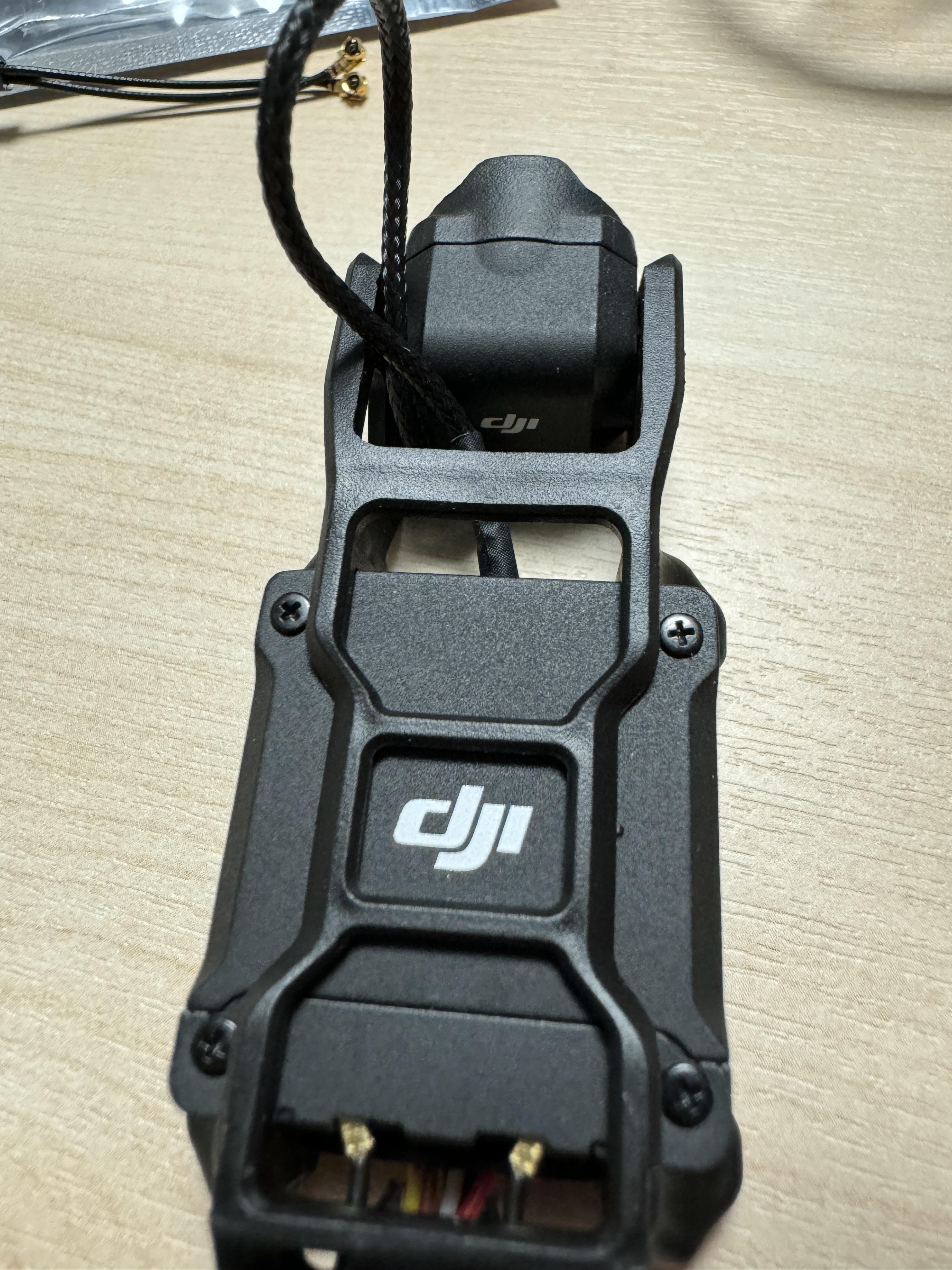

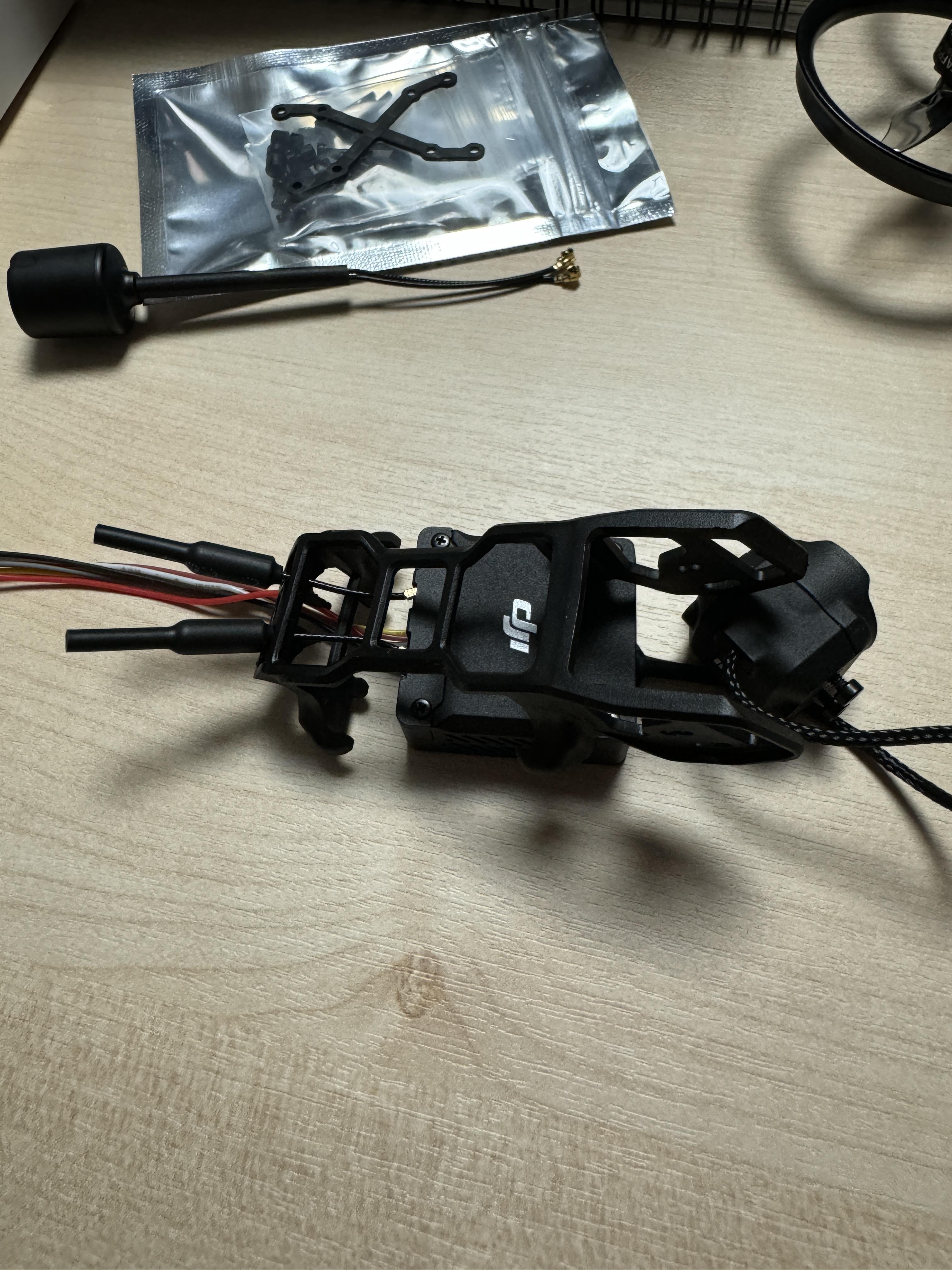

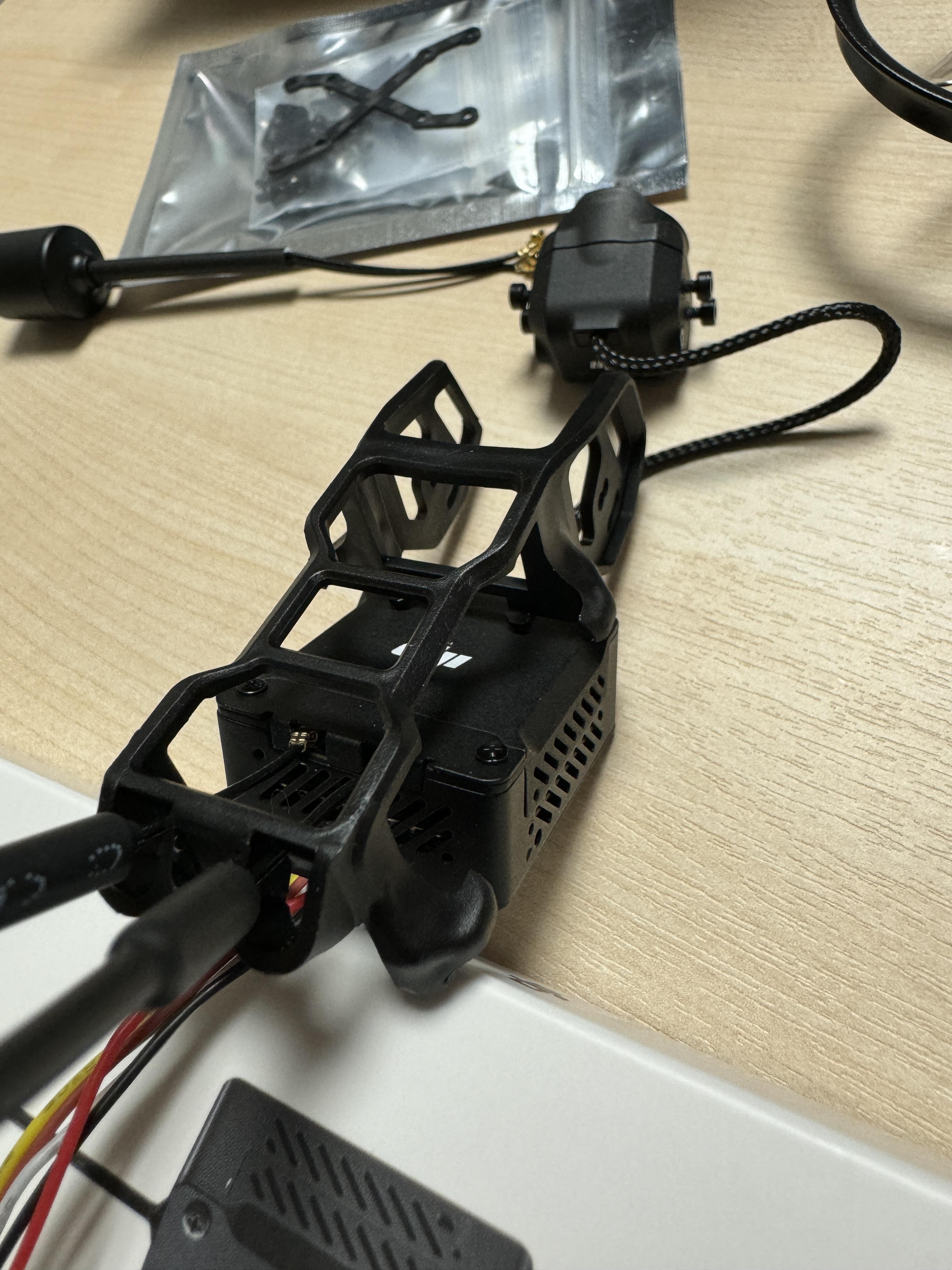

O3 모듈을 캐노피에 장착한 모습



카메라의 DJI 글씨가 바르게 위치하면 된다

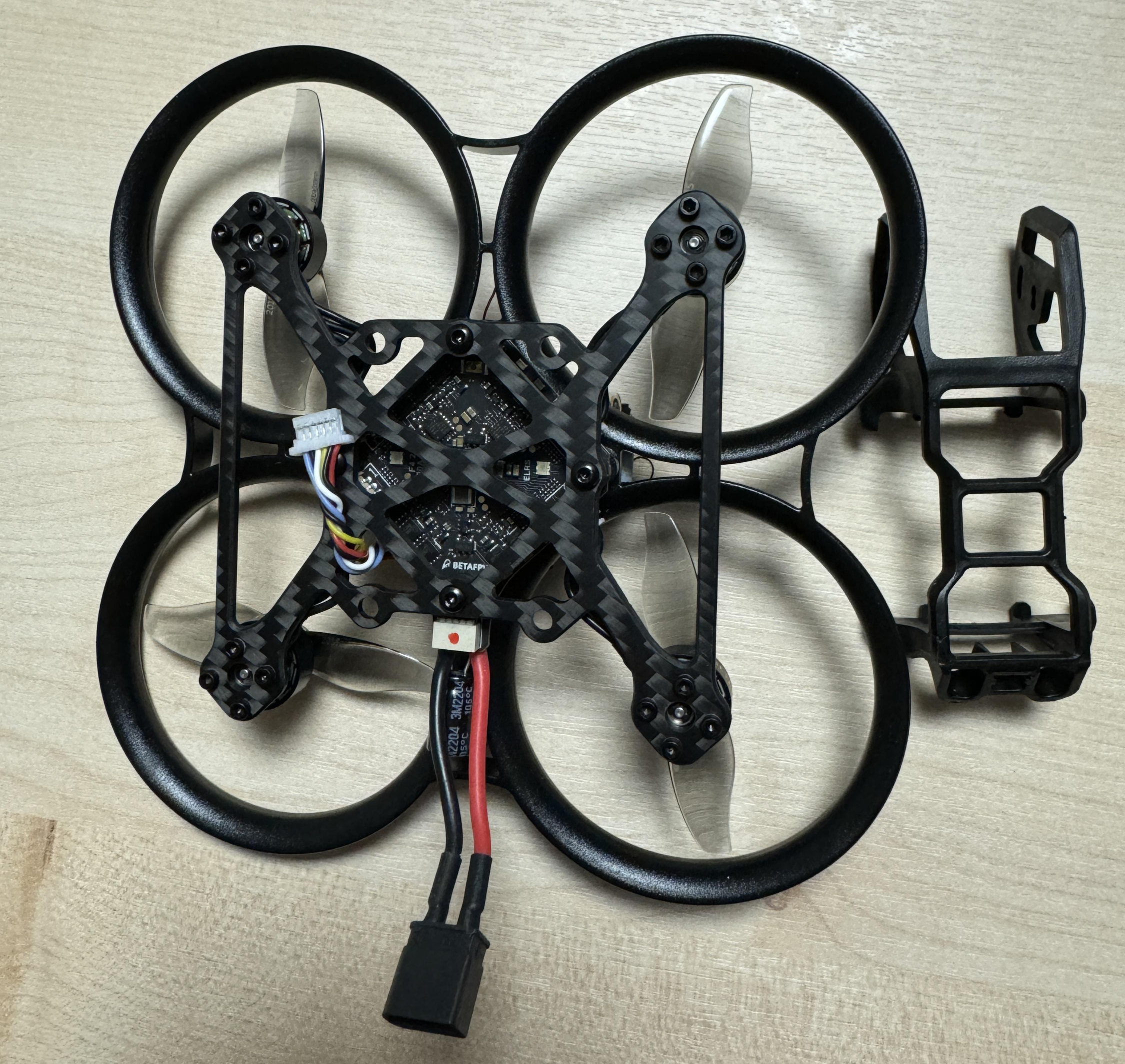

3. 본체 고무 뎀퍼 결합

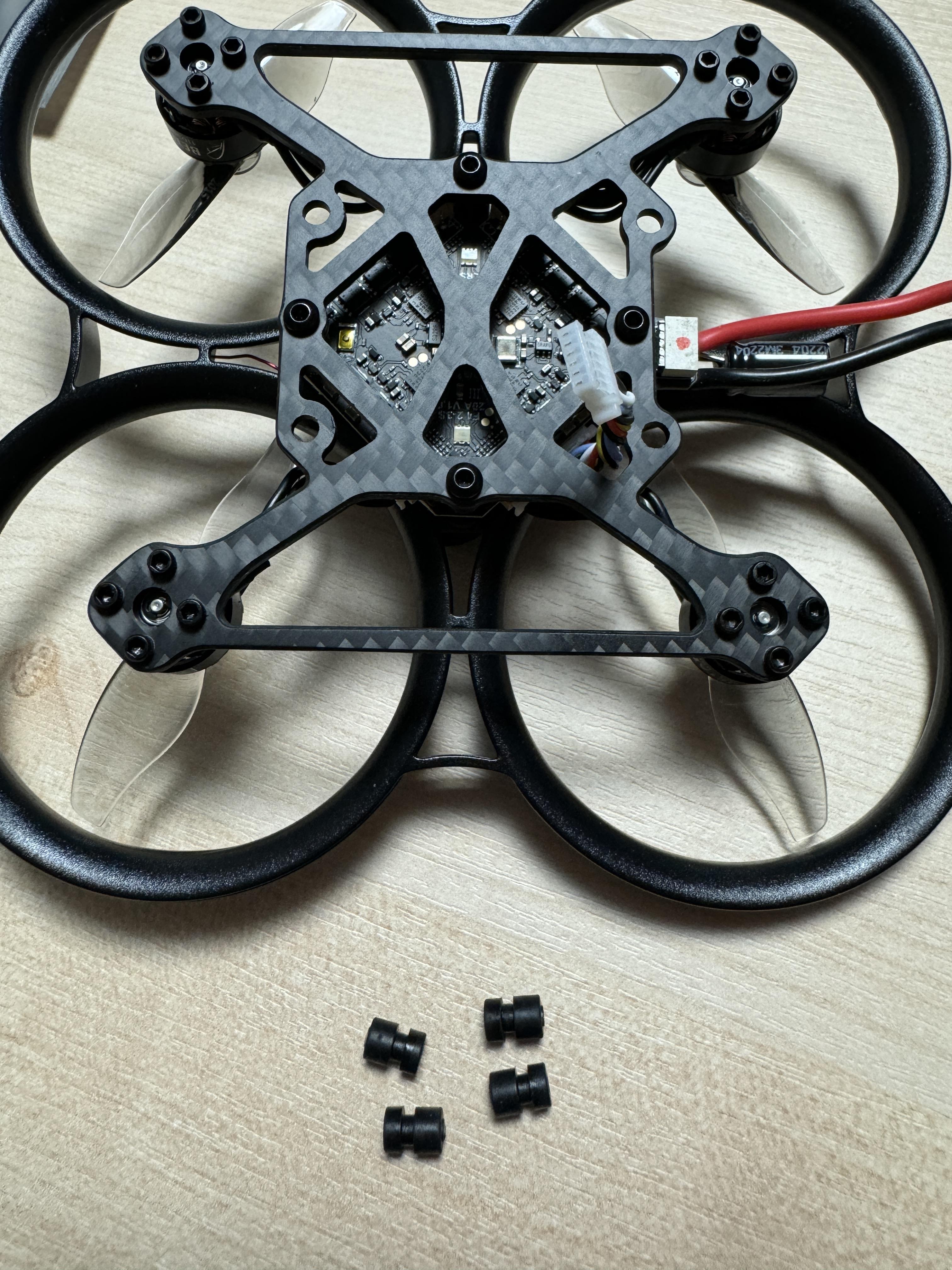

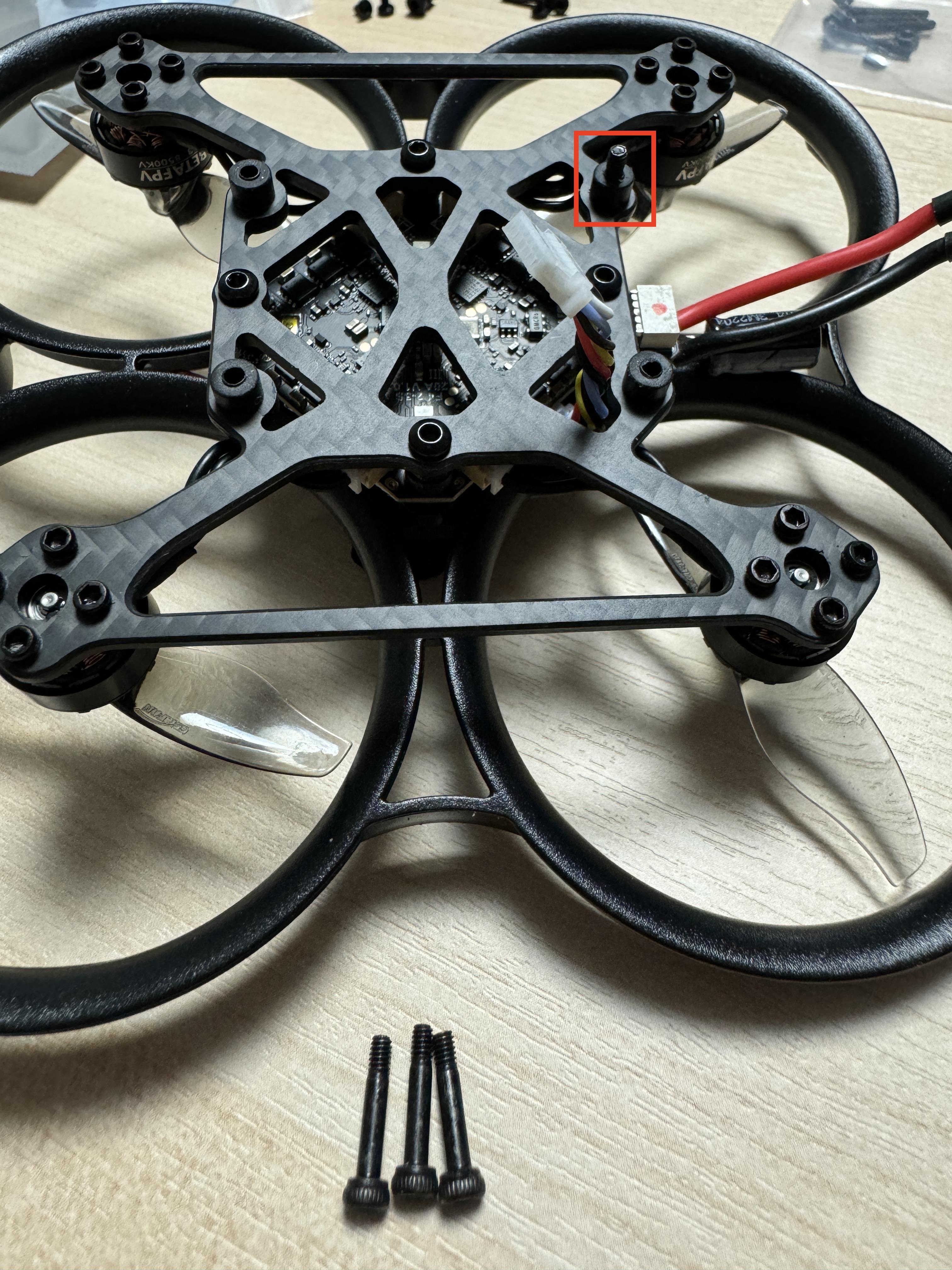

고무 뎀퍼를 껴 넣을 차례

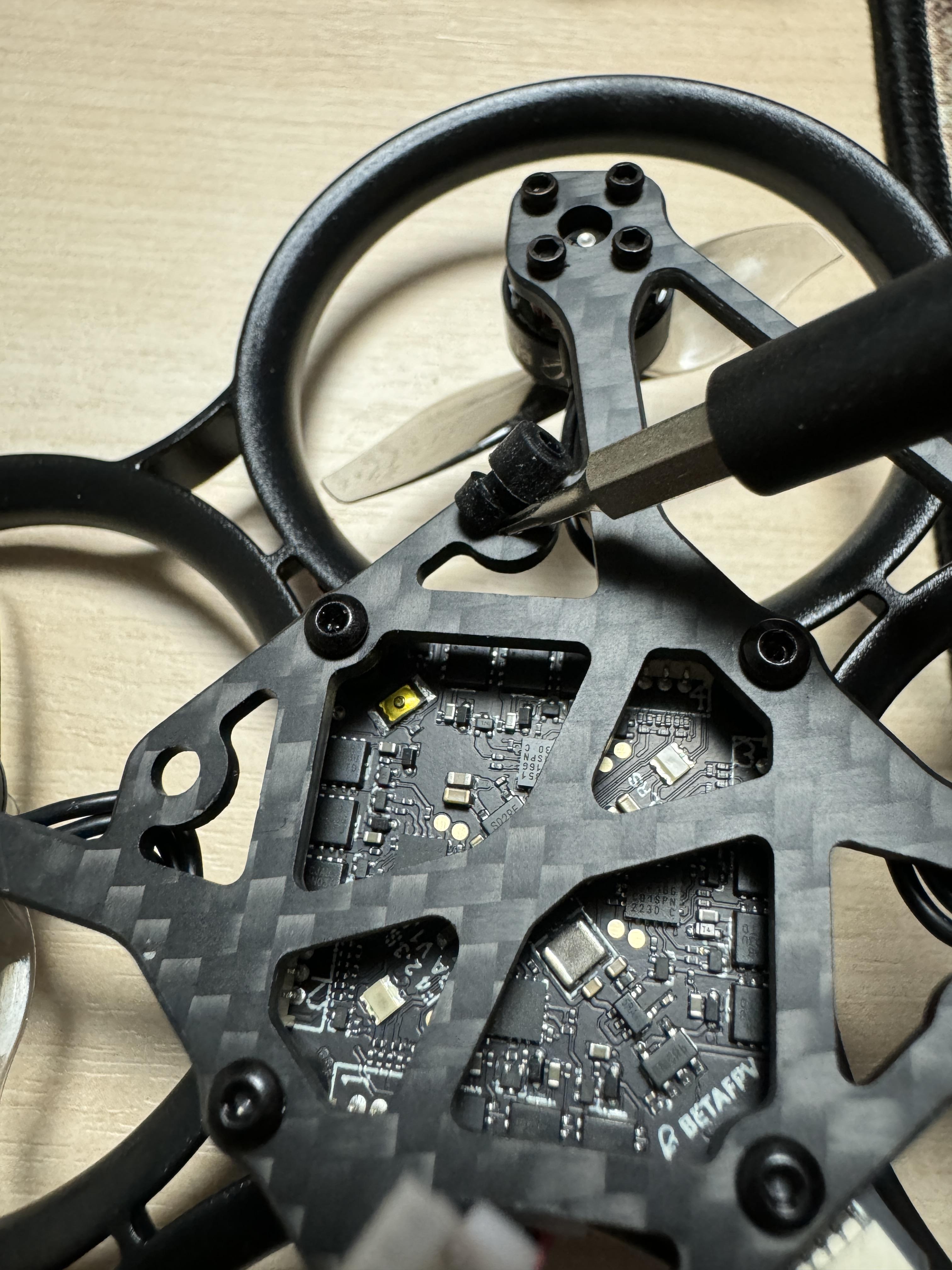

뽀죡하지 않은 드라이버로 잘 구겨 넣으면 된다



고무 뎀퍼 4개를 모두 결합했다면

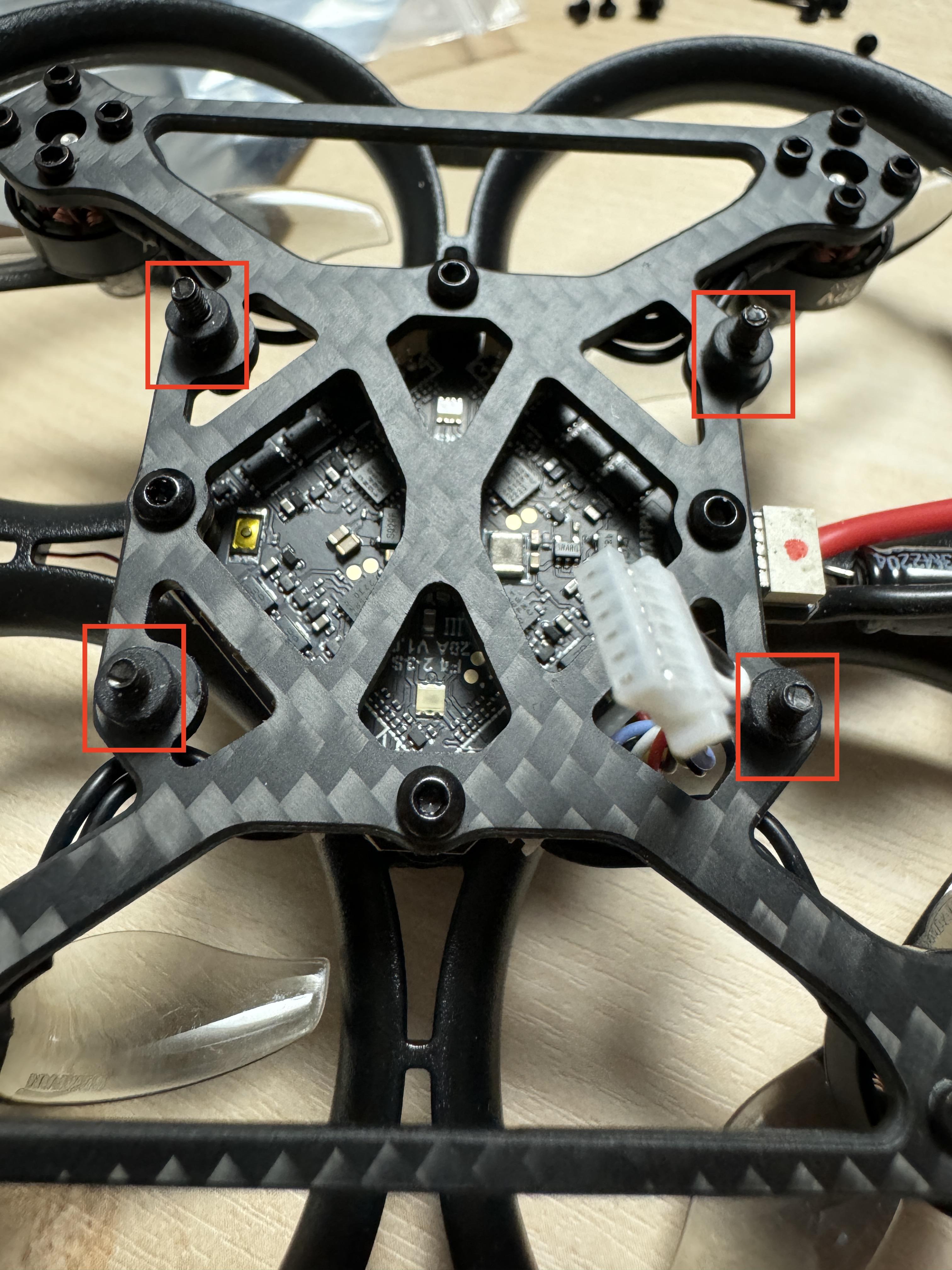

나사도 함께 넣어주자

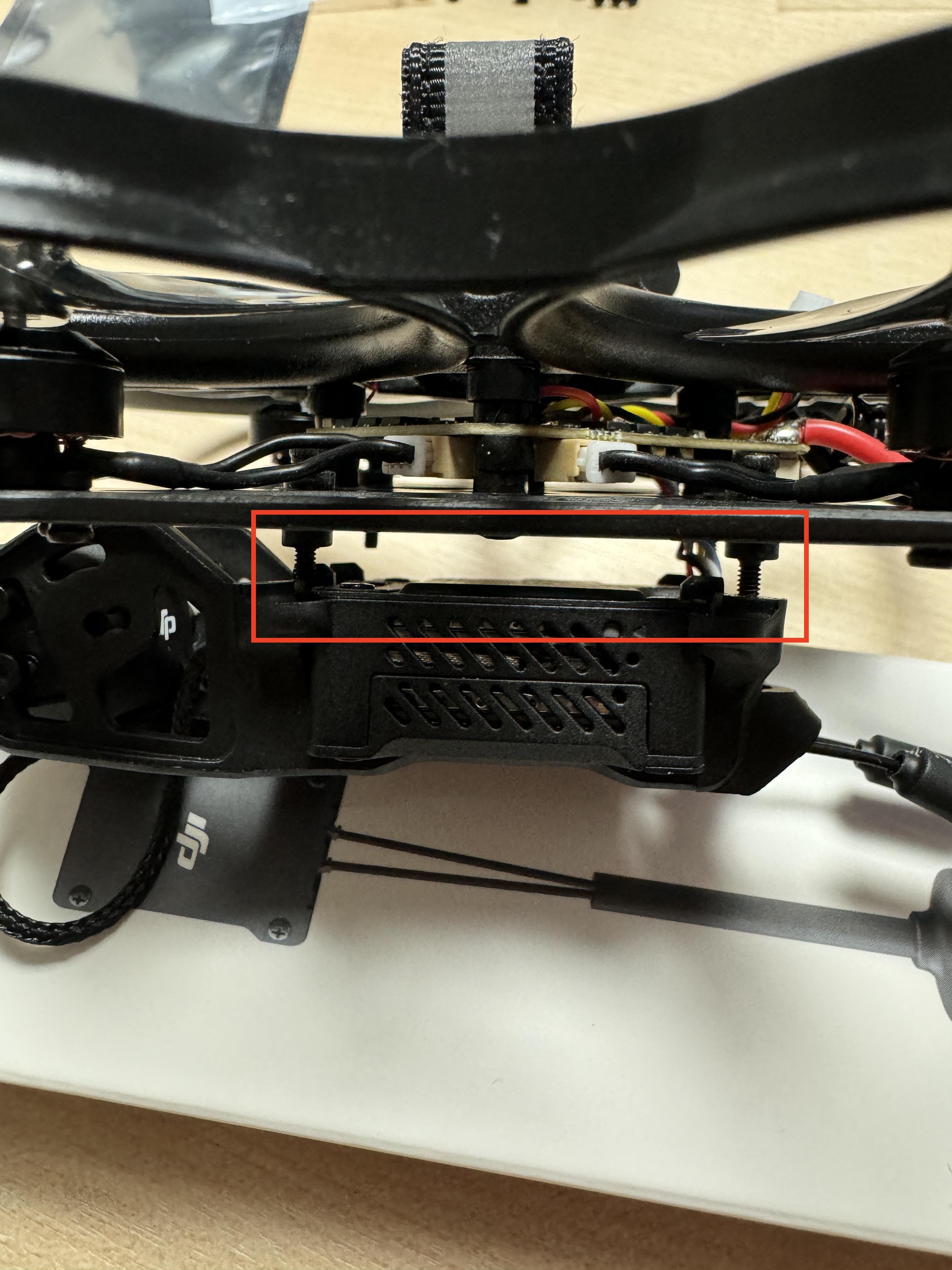

4. 본체 커넥터 + O3 모듈 결합

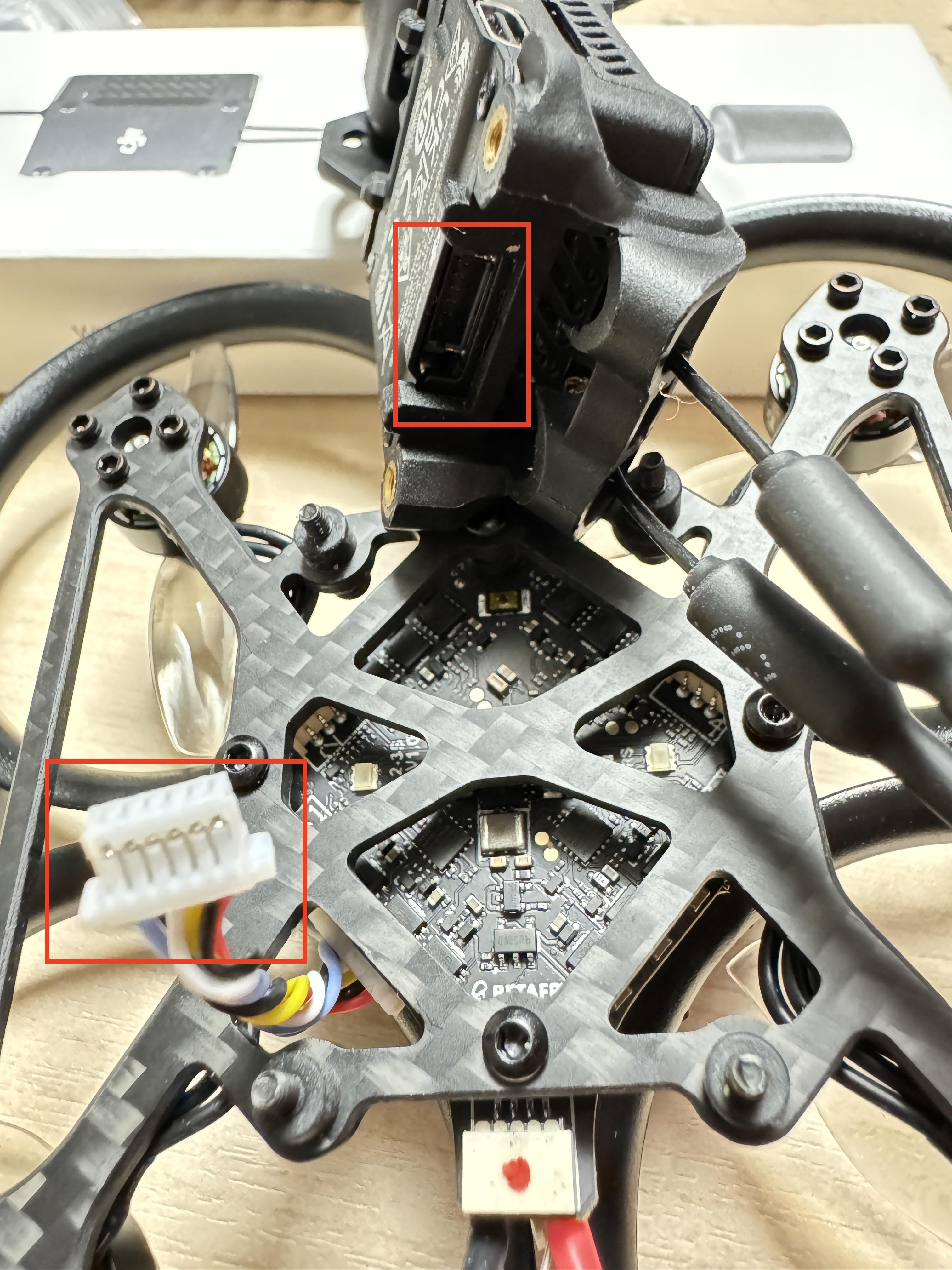

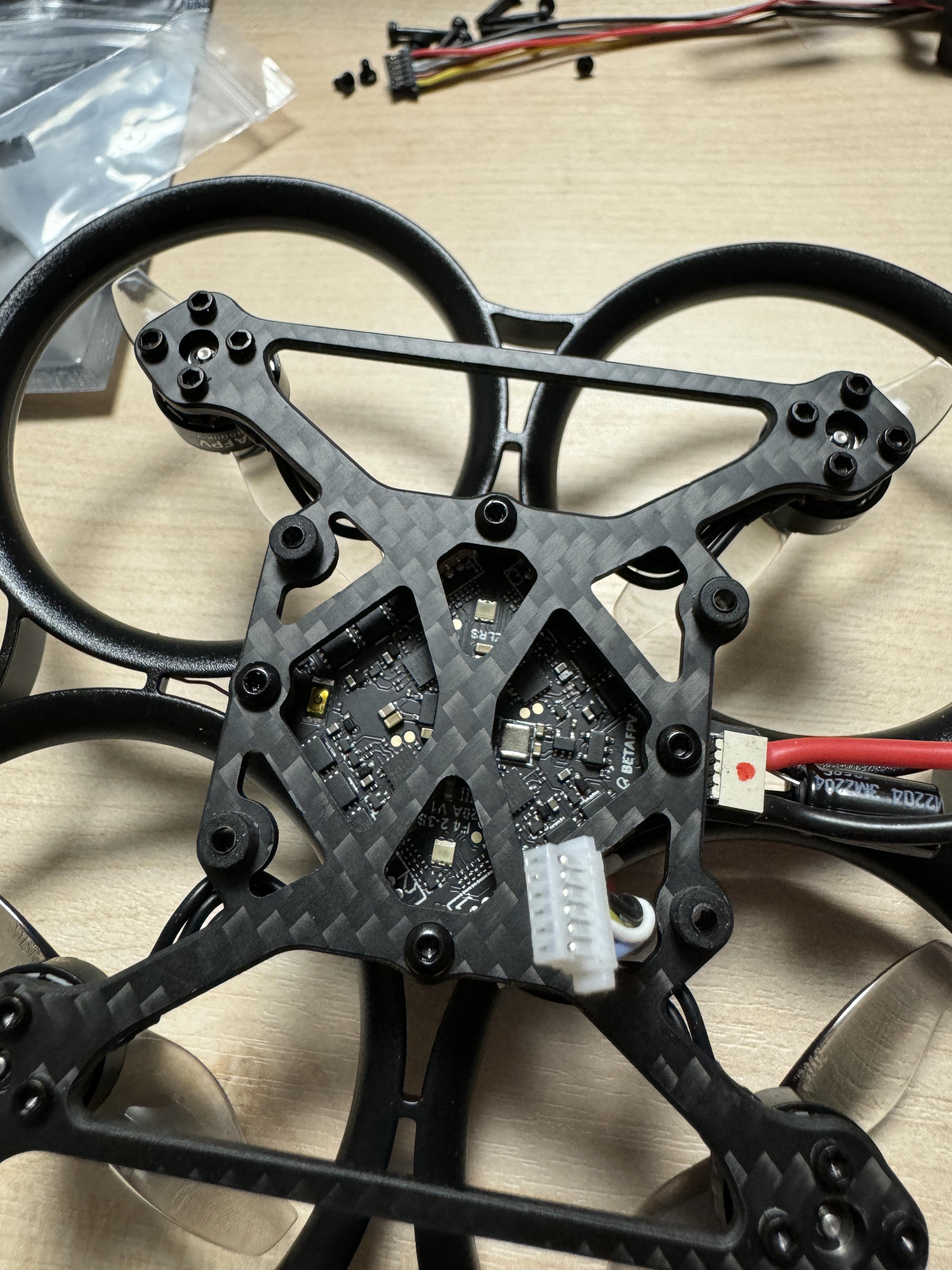

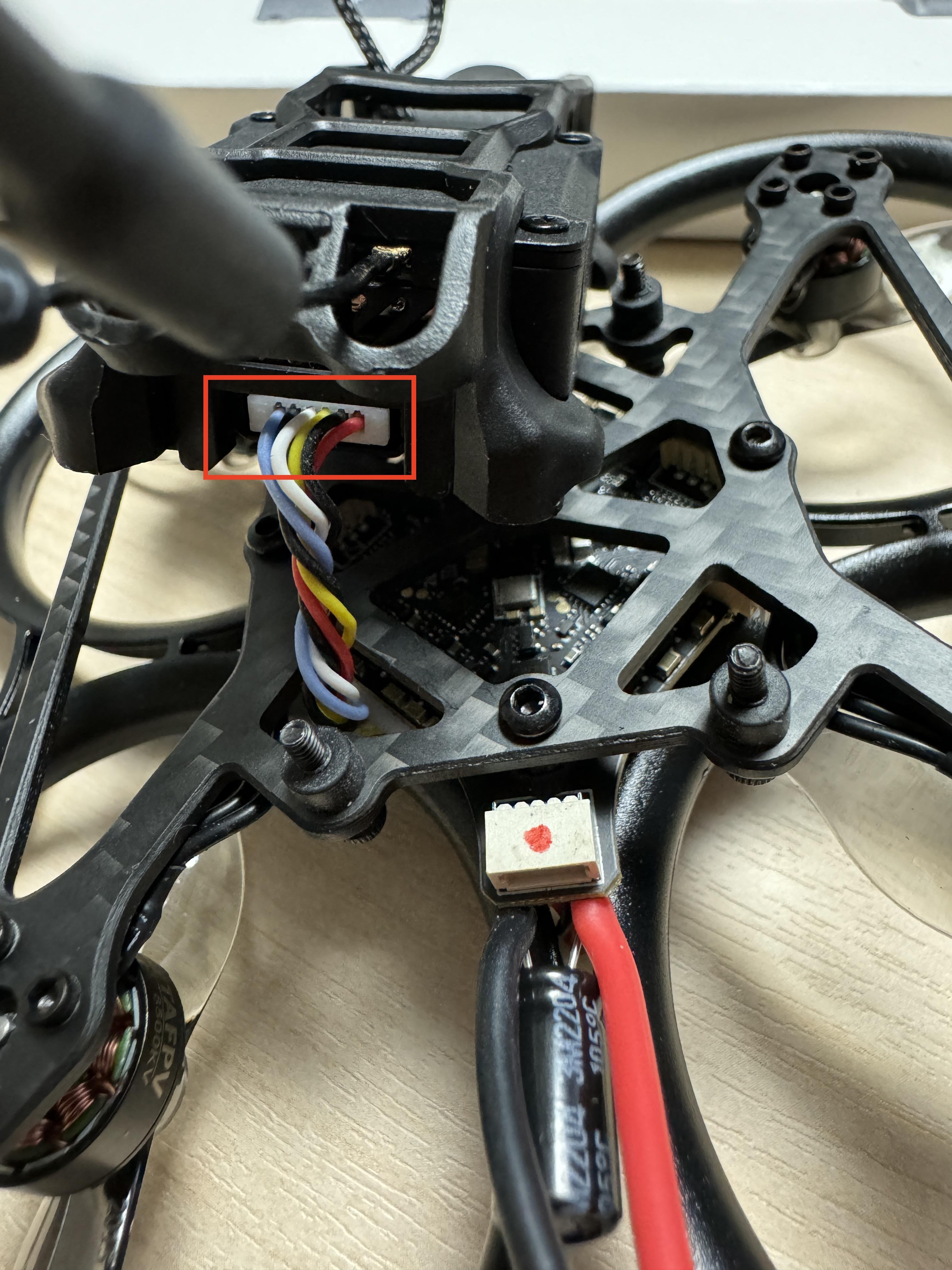

캐노피와 본체 결합전에 커넥터를 먼저 연결해 주자



4개 나사를 잘 맞춰서 결합!

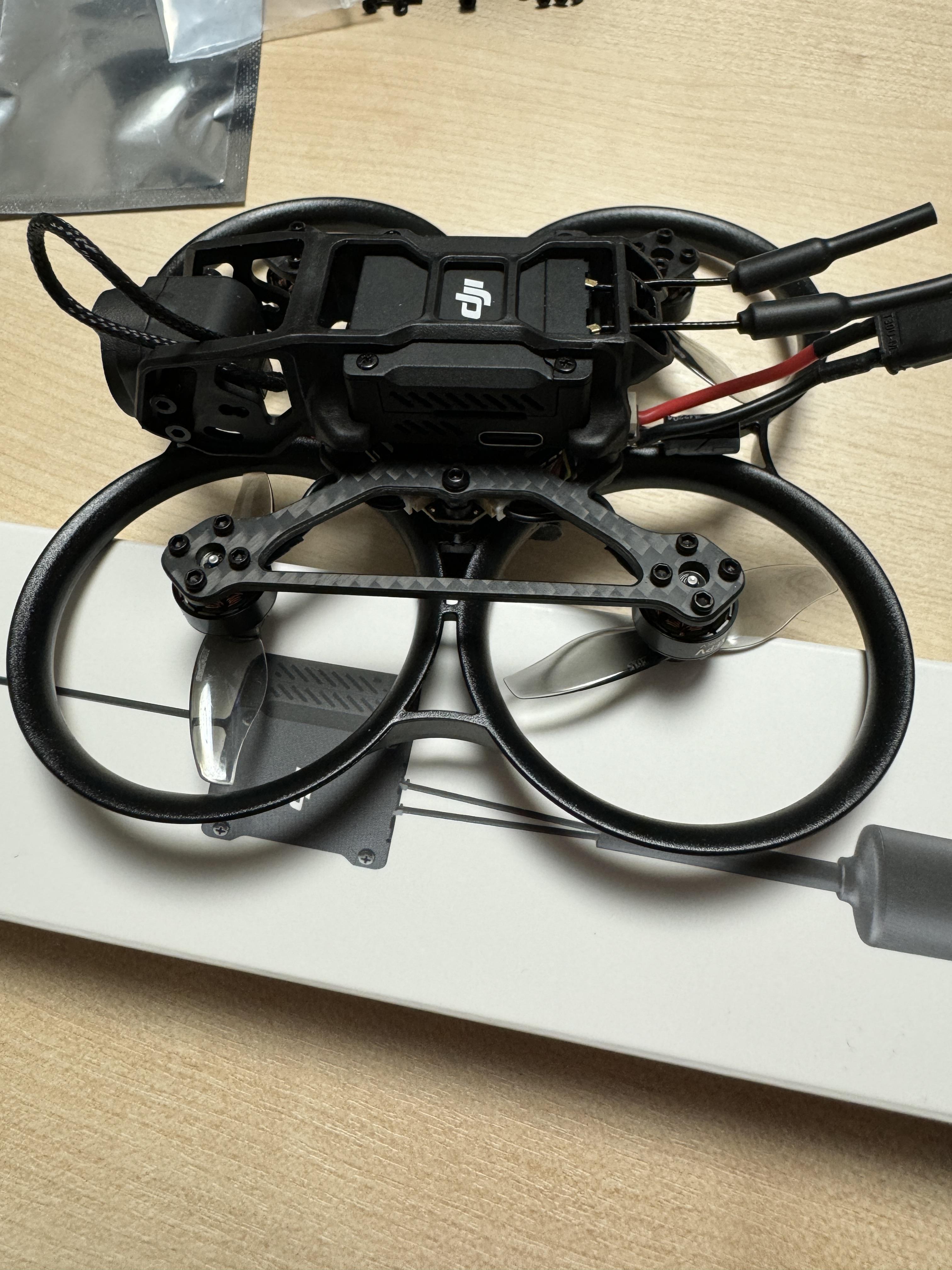

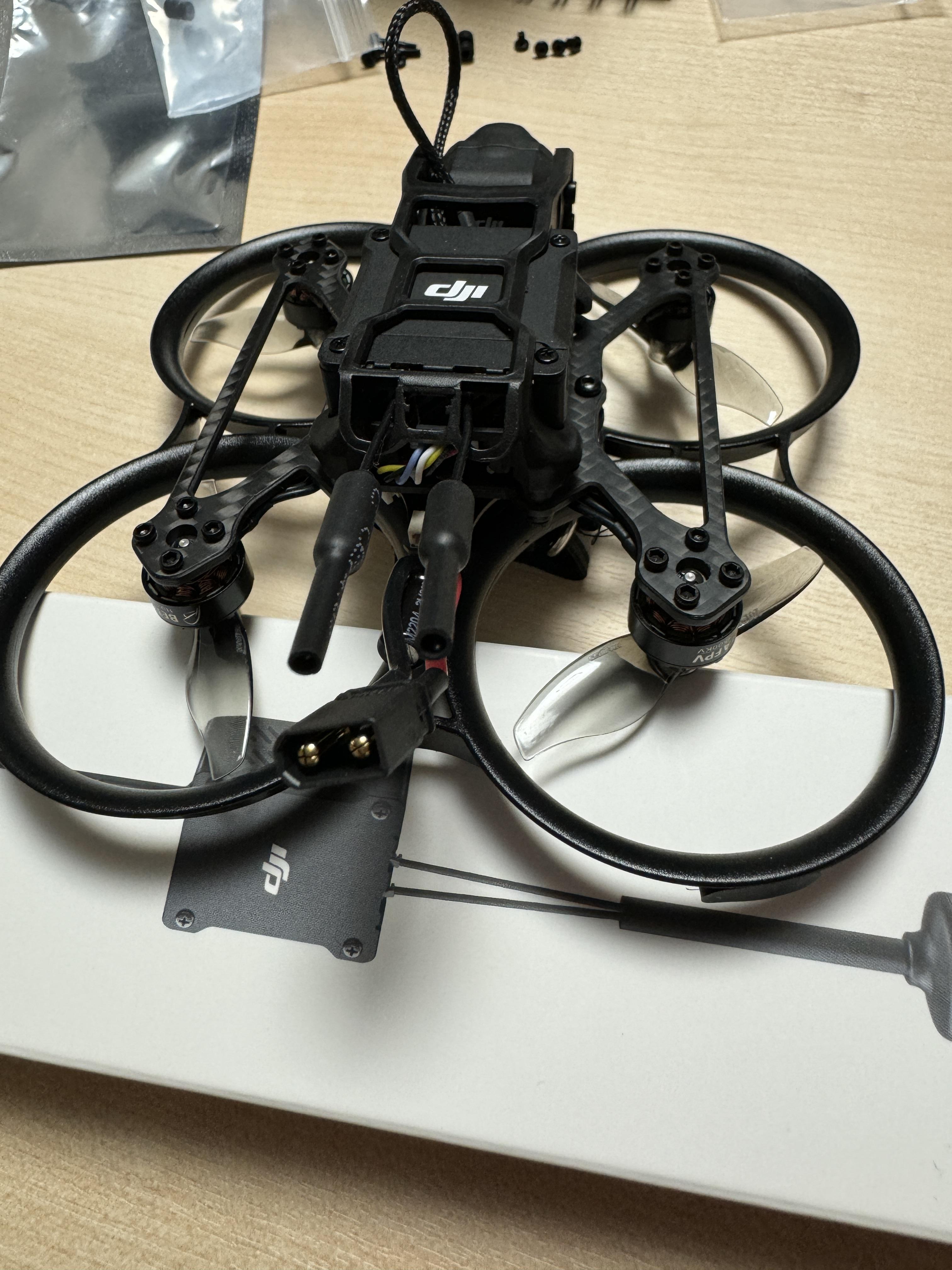

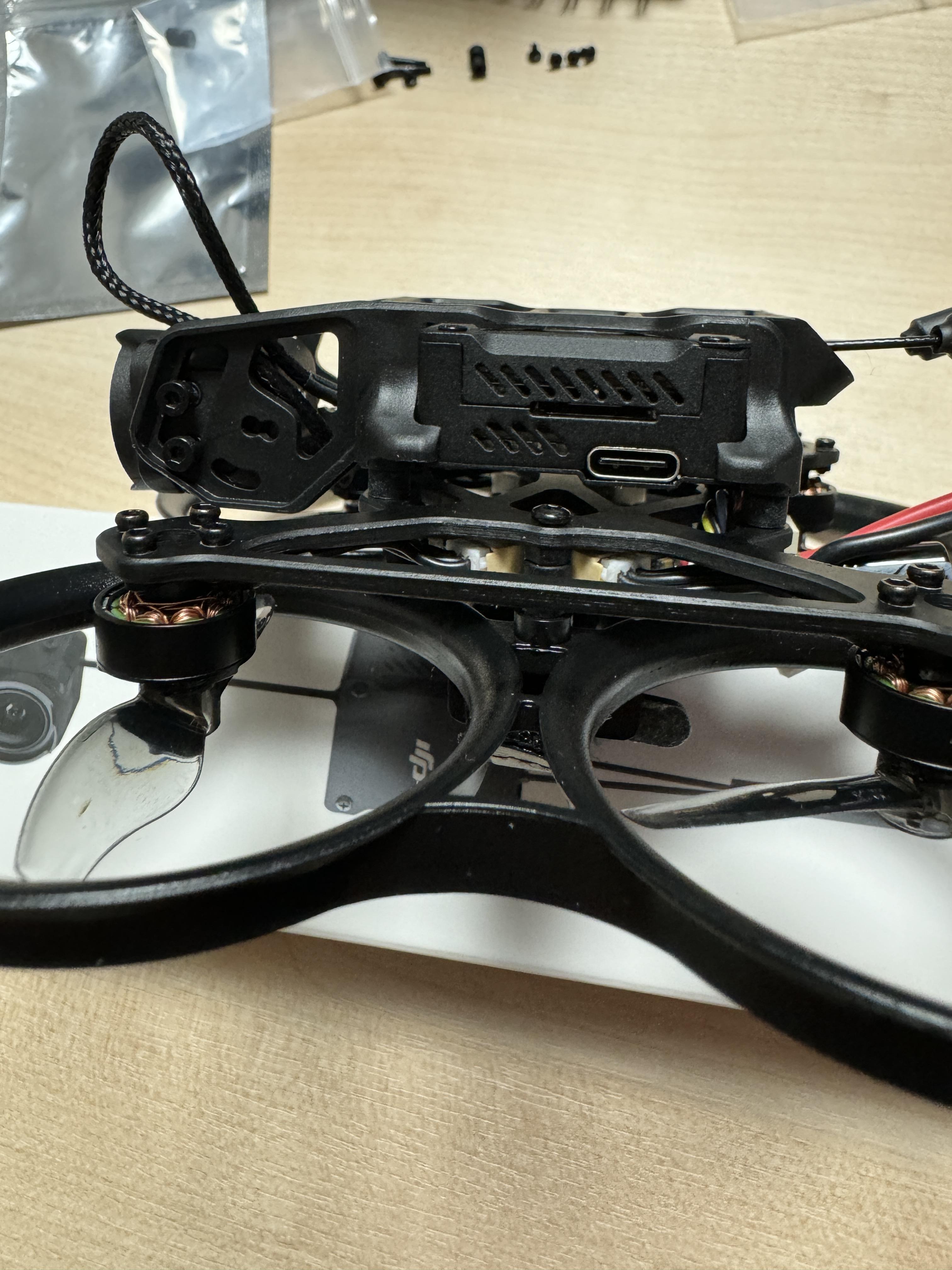

5. 완성!

그리 어렵지 않게 혼자서도 조립할 수 있다

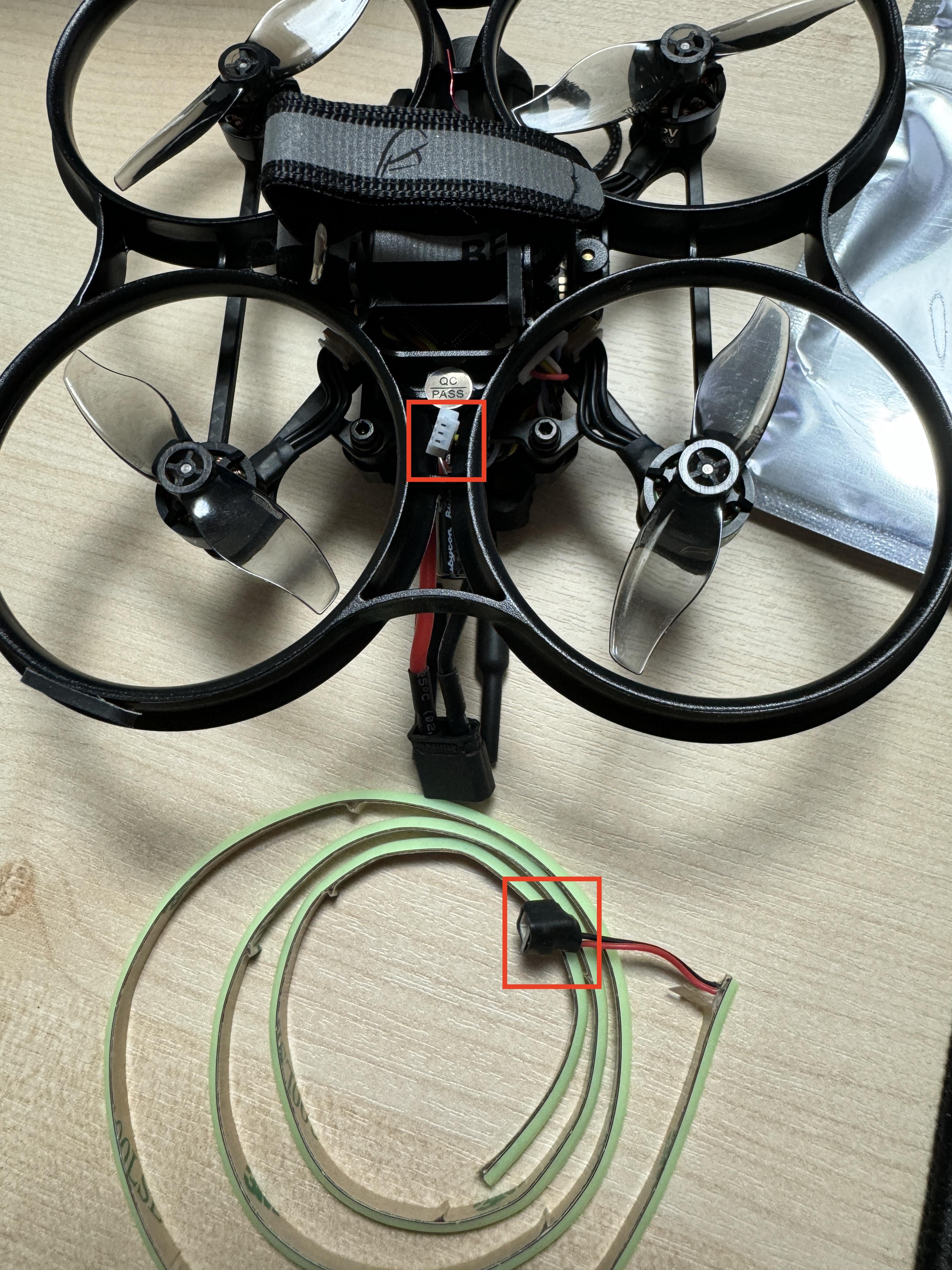

동봉되어 오는 LED등도 함께 사용하려면 아래 부분을 서로 연결하면 된다

거추장스러운걸 안좋아해서 LED는 붙이지 않기로 함





파보20 조립에 필요한 십자/육각 드라이버 2개가 필요했는데

아이픽스잇 드라이버 세트가 있어서 쉽게 해결했다

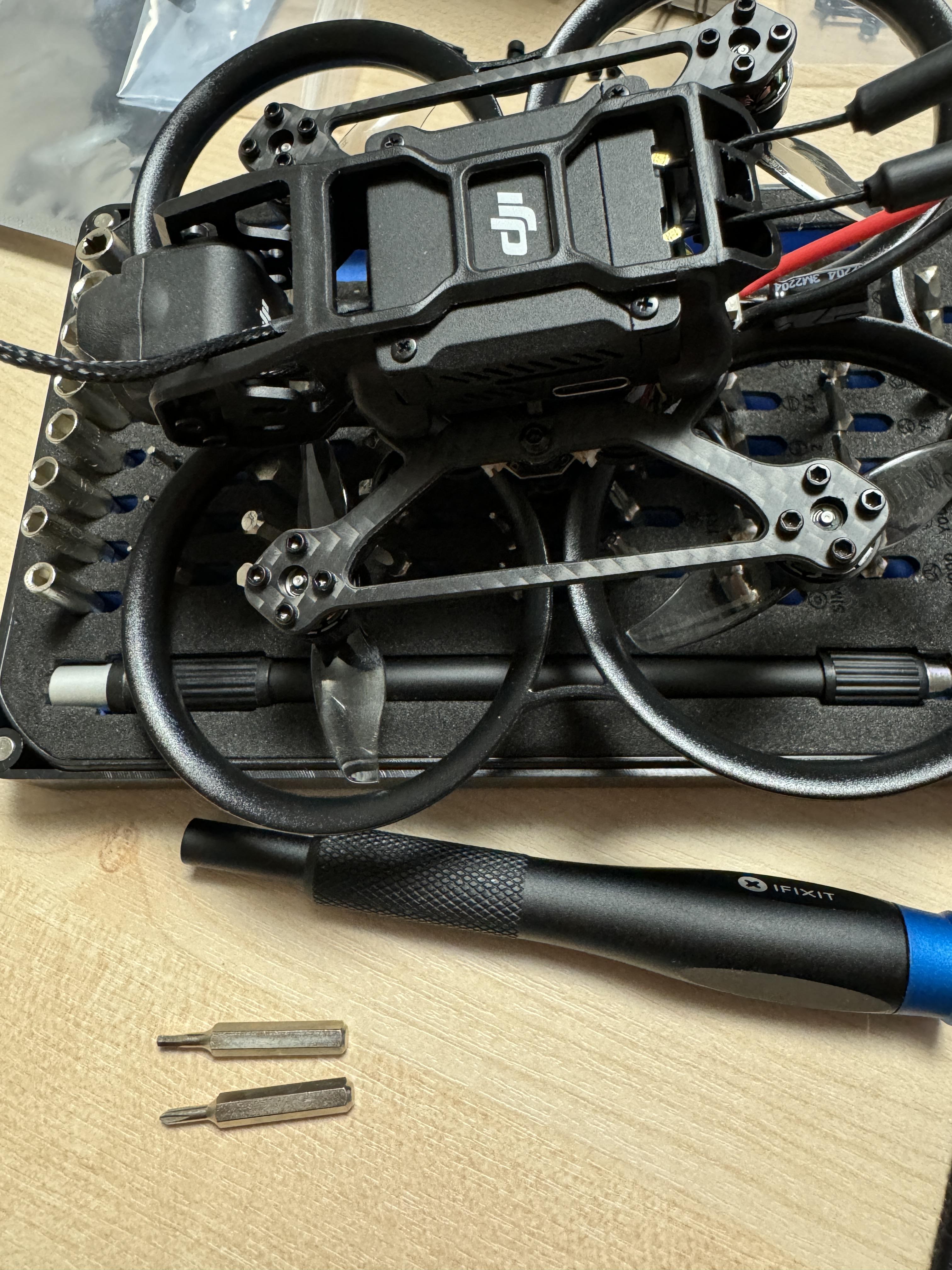

전자기기 조립의 소울메이트 iFixit 드라이버 세트와 한컷
